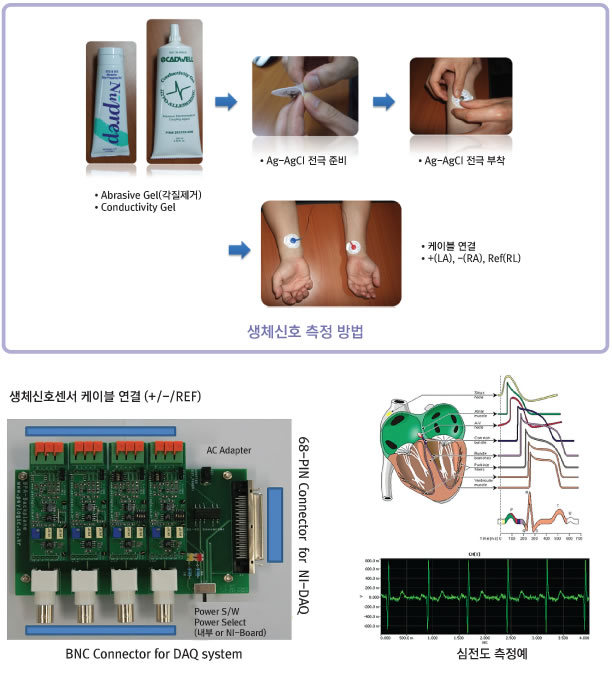

심전도는 심장벽을 형성하고 있는 근세포가 수축할 때 발생되는 활동전위를 신체 표면에 전극을 부착하여 기록한 것을 말하는 것입니다. 몸 속에 있는 심장의 전기 신호를 표면에서 측정함으로 인해 임상에서는 신호의 정확성이나 분석에 여러 가지 어려움이 있을 수 있습니다. 이러한 문제를 최소화 하기 위해 심장의 전기 활동을 가능한 완벽하고, 일관되게 측정할 수 있도록 전극 부착 위치 및 신호 측정방법을 미리 정해 놓았습니다. 기본적인 리드 방식으로 오른팔,왼팔에 측정 전극을 연결하고, 오른쪽 다리에 접지하는 방식을 사용합니다. 아래는 각 위치 별 심전도 전위를 나태내고 있으며, 각 신호가 합쳐진 형태는 P-QRS-T 파형의 형태로 나타납니다
|
